BFLS 928节能高效型半松式绳状水洗机

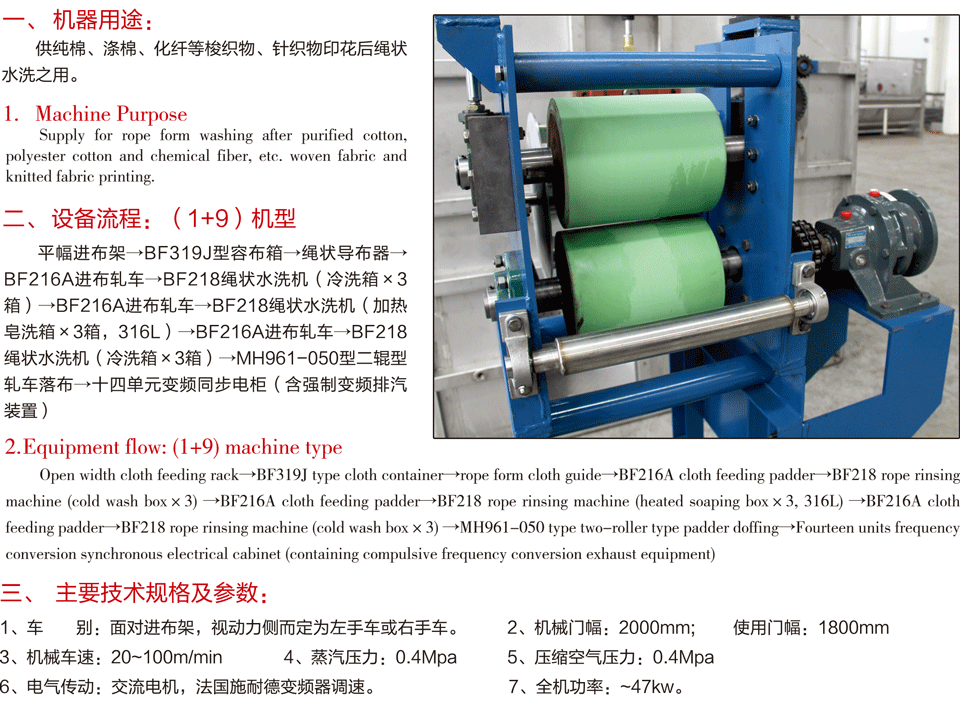

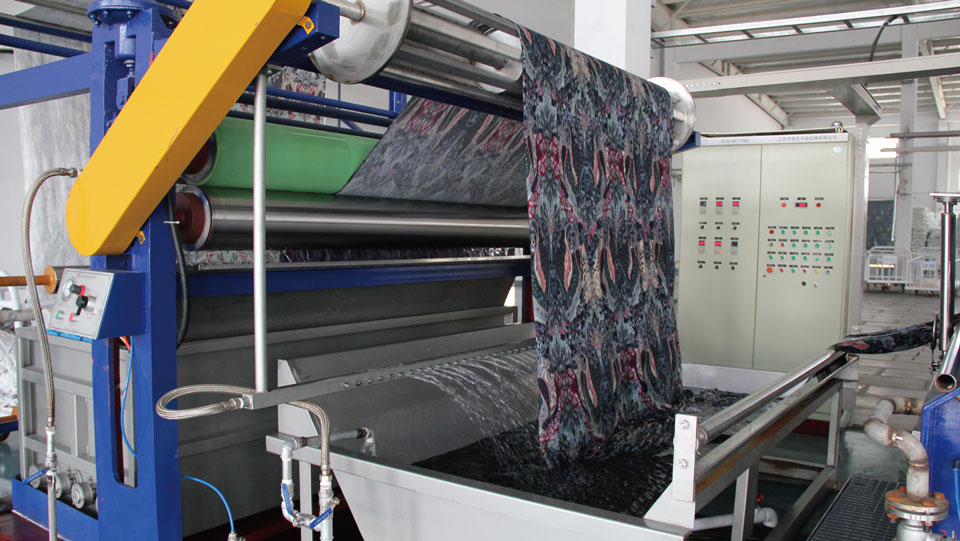

01.jpg一、用途:

供纯棉、涤棉、化纤等梭织物、针织物印花后绳状水洗之用。

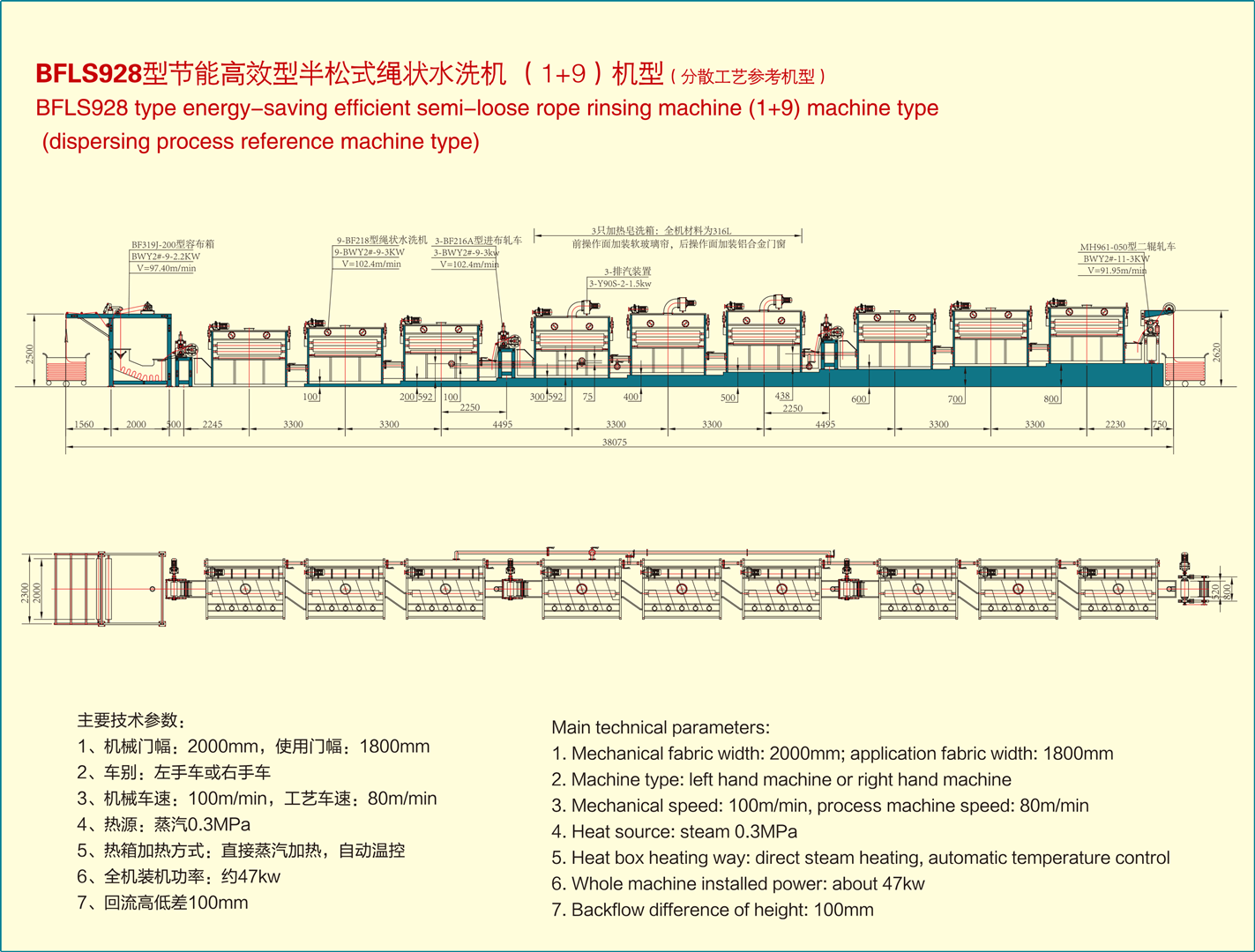

二、设备流程:(1+9)机型

平幅进布架→BF319J型容布箱→绳状导布器→BF216A进布轧车→BF218绳状水洗机(冷洗箱×3箱)→BF216A进布轧车→BF218绳状水洗机(加热皂洗箱×3箱,316L)→BF216A进布轧车→BF218绳状水洗机(冷洗箱×3箱)→MH961-050型二辊型轧车落布→十七单元变频同步电柜(含强制变频排汽装置)


三、主要技术规格及参数:

1、车        别:面对进布架,视动力侧而定为左手车或右手车。

2、机械门幅:2200mm;     使用门幅:2000mm

3、机械车速:20~90m/min

4、蒸汽压力:0.4Mpa

5、压缩空气压力:0.4Mpa

6、电气传动:交流电机,法国施耐德变频器调速。

7、全机功率:~47kw。

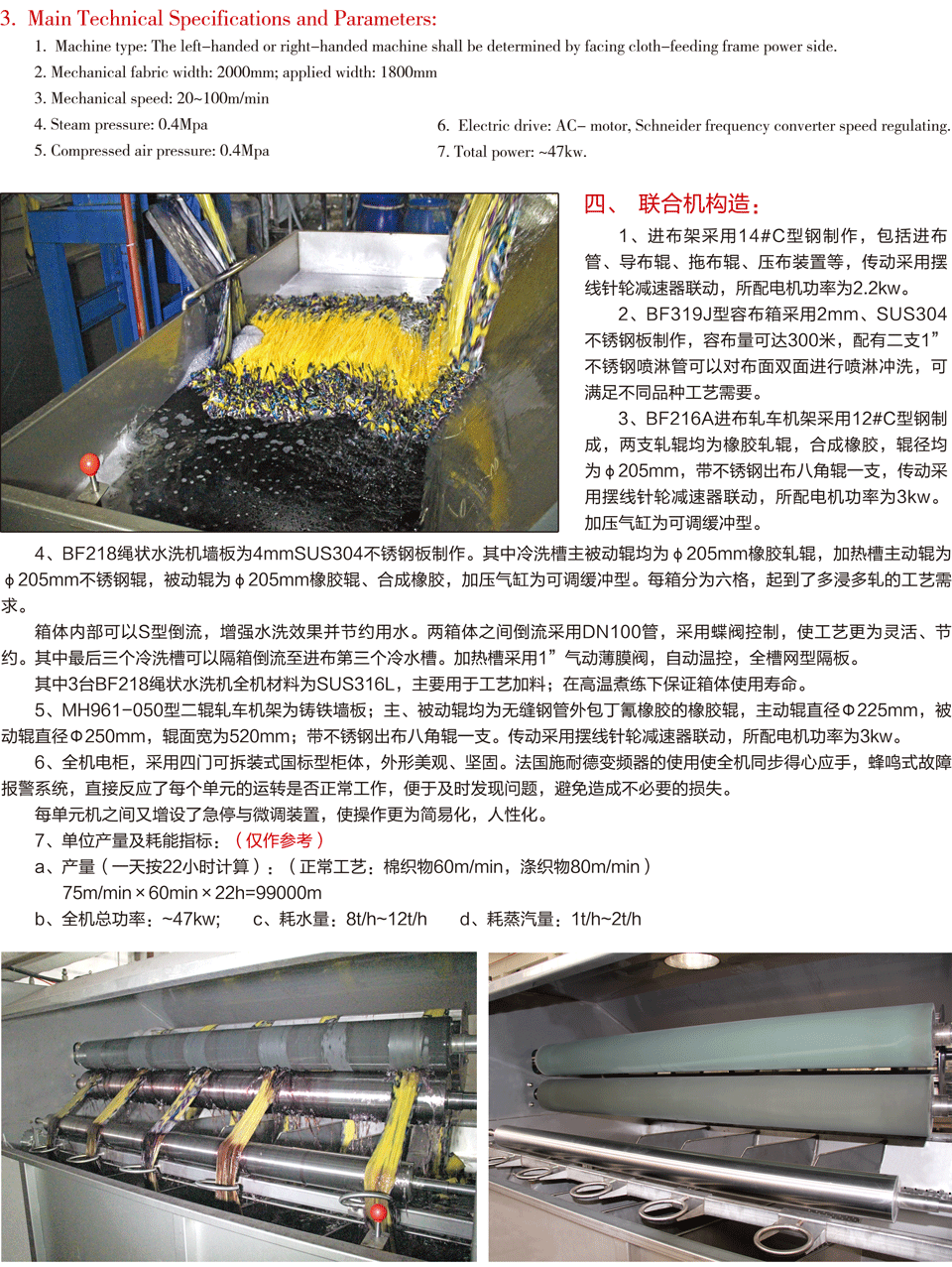

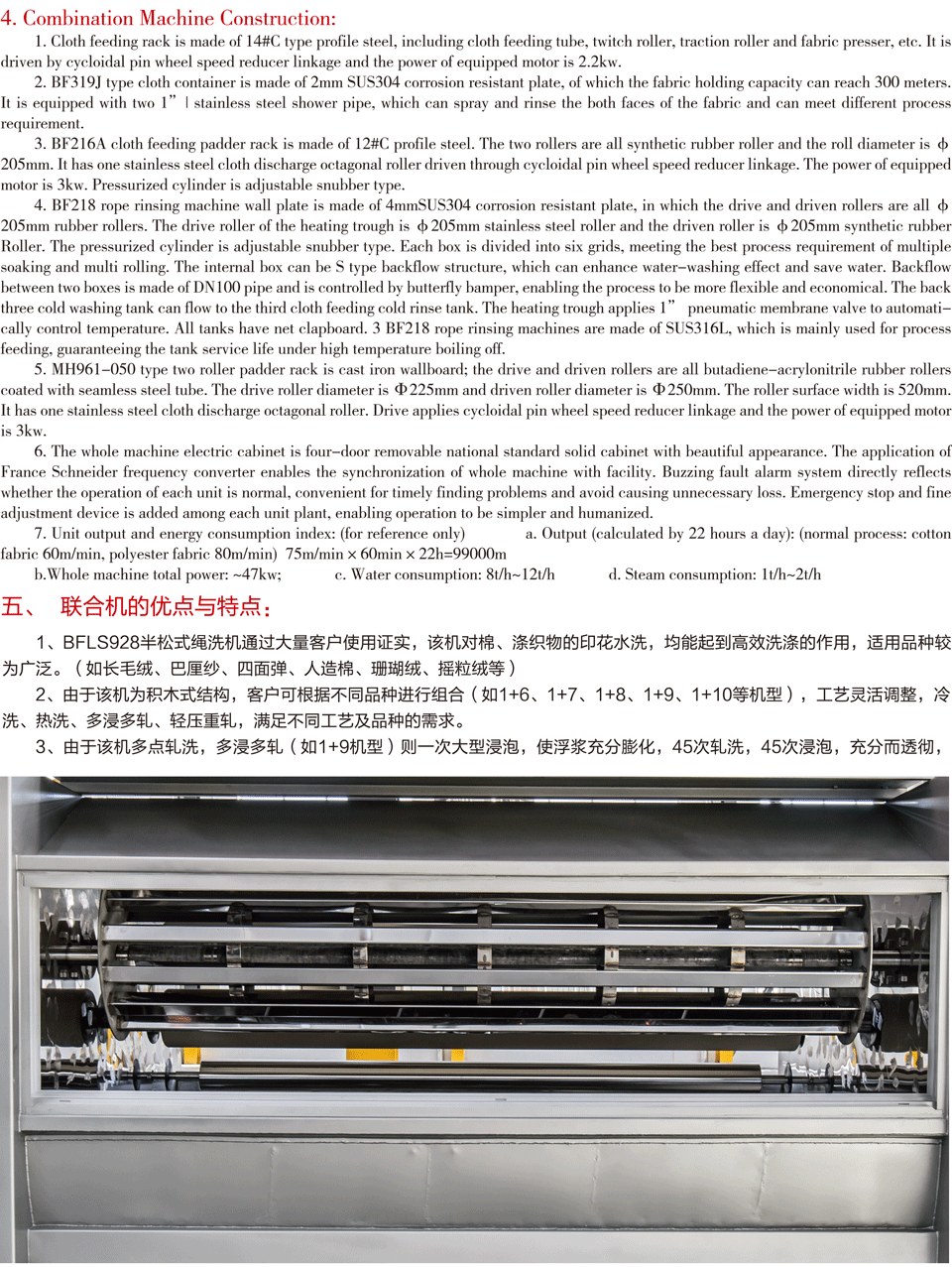

02.jpg四、联合机构造:

1、进布架采用14#C型钢制作,包括进布管、导布辊、拖布辊、压布装置等,传动采用摆线针轮减速器联动,所配电机功率为2.2kw。

2、BF319J型容布箱采用2mm、SUS304不锈钢板制作,容布量可达300米,配有二支1”不锈钢喷淋管可以对布面双面进行喷淋冲洗,可满足不同品种工艺需要。

3、BF216A进布轧车机架采用12#C型钢制成,两支轧辊均为橡胶轧辊,合成橡胶,辊径均为φ205mm,带不锈钢出布八角辊一支,传动采用摆线针轮减速器联动,所配电机功率为3kw。加压气缸为可调缓冲型。

4、BF218绳状水洗机墙板为4mmSUS304不锈钢板制作。其中冷洗槽主被动辊均为φ205mm橡胶轧辊,加热槽主动辊为φ205mm不锈钢辊,被动辊为φ205mm橡胶辊、合成橡胶,加压气缸为可调缓冲型。每箱分为六格,起到了多浸多轧的最佳工艺需求。

箱体内部可以S型倒流,增强水洗效果并节约用水。两箱体之间倒流采用DN100管,采用蝶阀控制,使工艺更为灵活、节约。其中最后三个冷洗槽可以隔箱倒流至进布第三个冷水槽。加热槽采用1”气动薄膜阀,自动温控,全槽网型隔板。

其中3台BF218绳状水洗机全机材料为SUS316L,主要用于工艺加料;在高温煮练下保证箱体使用寿命。

5、MH961-050型二辊轧车机架为铸铁墙板;主、被动辊均为无缝钢管外包丁氰橡胶的橡胶辊,主动辊直径Φ225mm,被动辊直径Φ250mm,辊面宽为520mm;带不锈钢出布八角辊一支。传动采用摆线针轮减速器联动,所配电机功率为3kw。

6、全机电柜,采用四门可拆装式国标型柜体,外形美观、坚固。法国施耐德变频器的使用使全机同步得心应手,蜂鸣式故障报警系统,直接反应了每个单元的运转是否正常工作,便于及时发现问题,避免造成不必要的损失。

每单元机之间又增设了急停与微调装置,使操作更为简易化,人性化。

7、单位产量及耗能指标:(仅作参考)

a、产量(一天按22小时计算):(正常工艺:棉织物60m/min,涤织物80m/min)

      75m/min×60min×22h=99000m

b、全机总功率:~47kw;       c、耗水量:8t/h~12t/h       d、耗蒸汽量:1t/h~2t/h

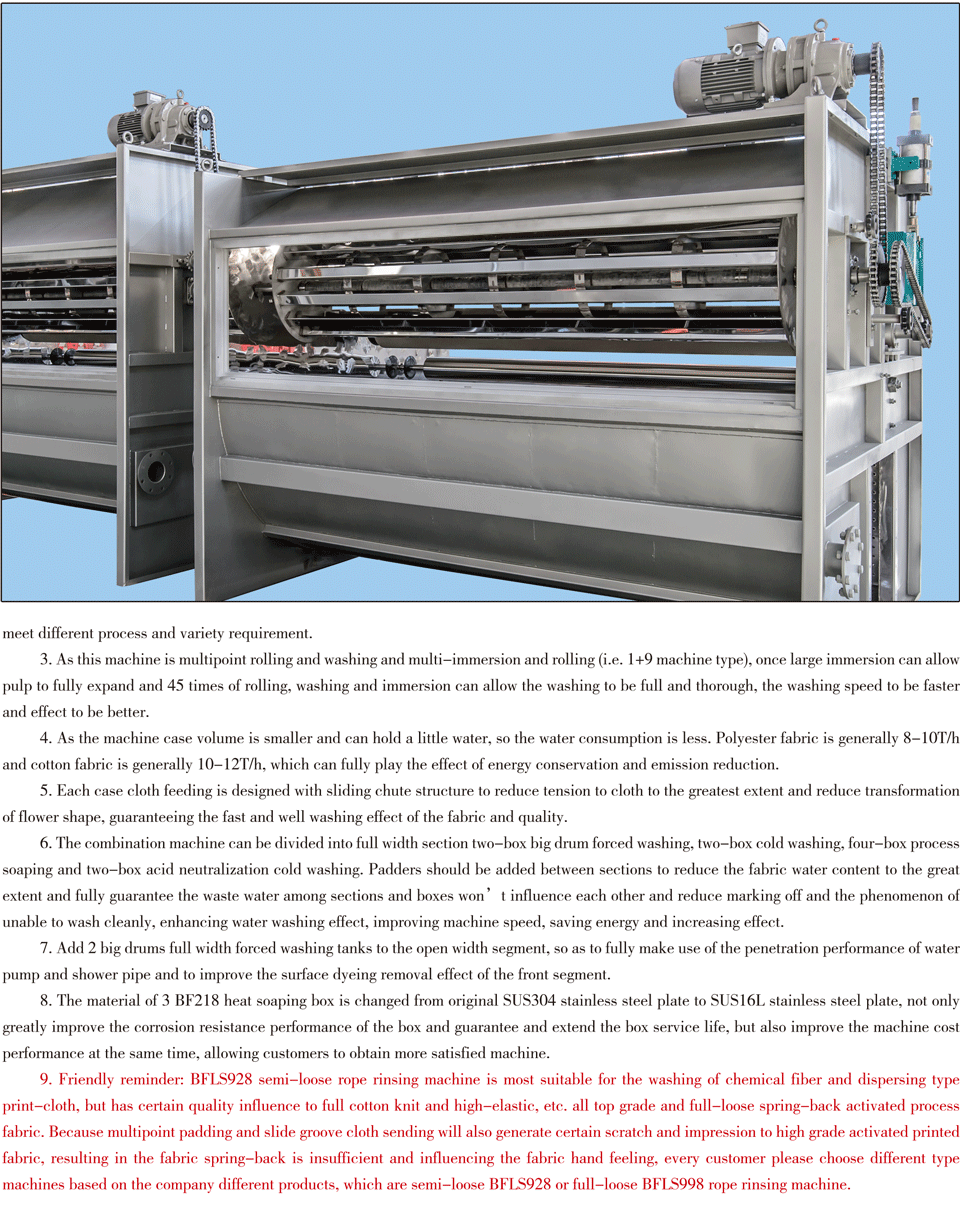

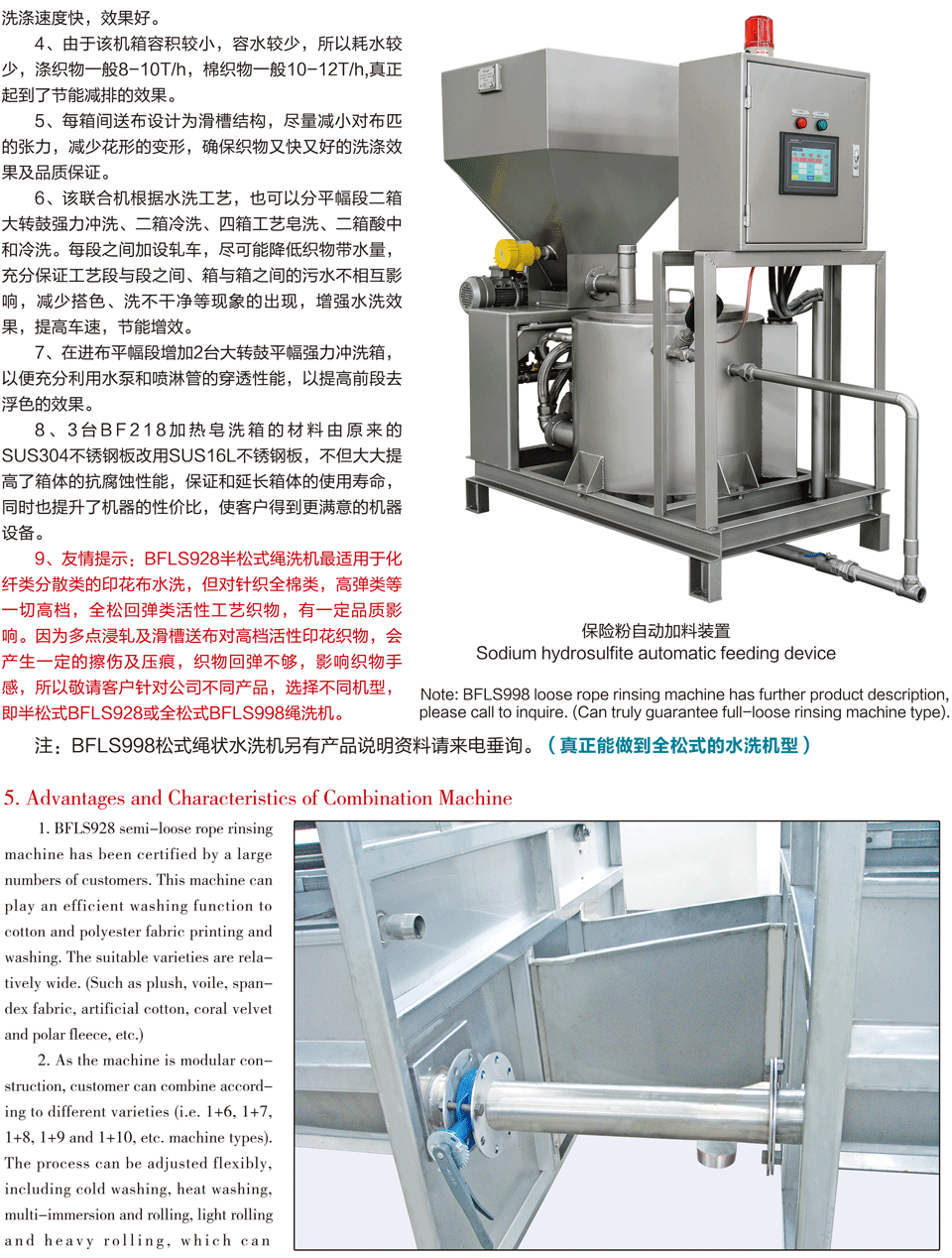

五、联合机的优点与特点:

1、BFLS928半松式绳洗机通过大量客户使用证实,该机对棉、涤织物的印花水洗,均能起到高效洗涤的作用,适用品种较为广泛。(如长毛绒、巴厘纱、四面弹、人造棉、珊瑚绒、摇粒绒等)

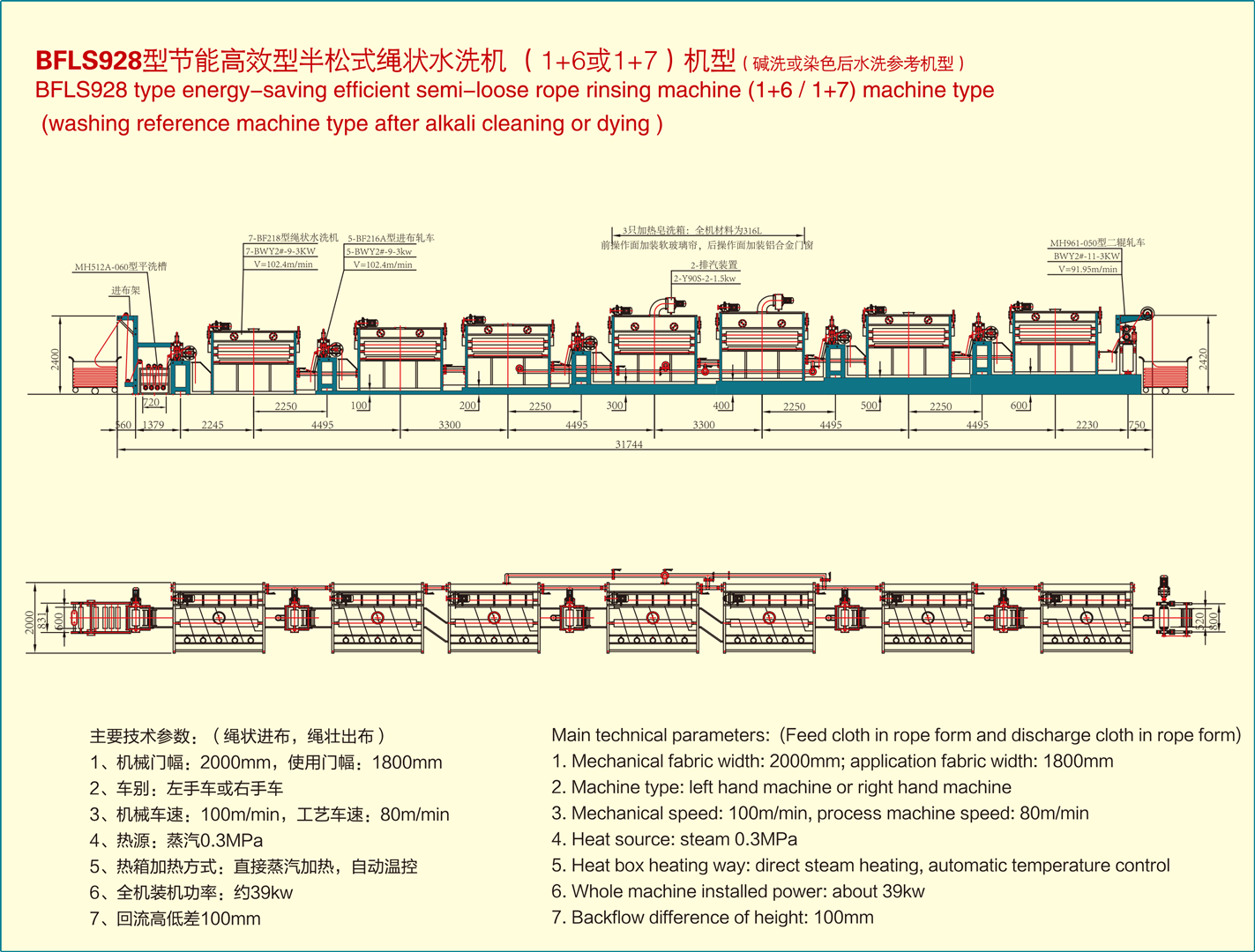

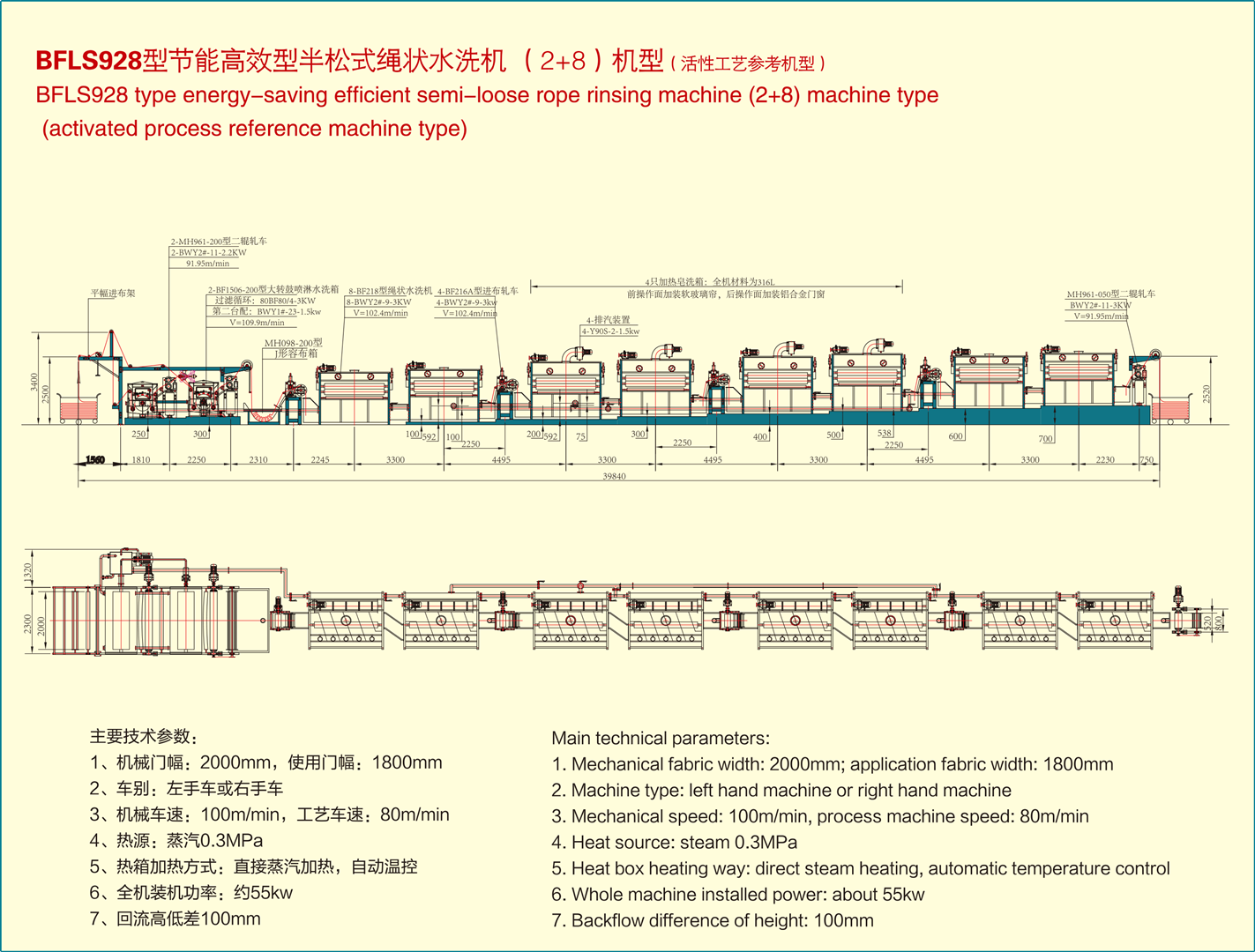

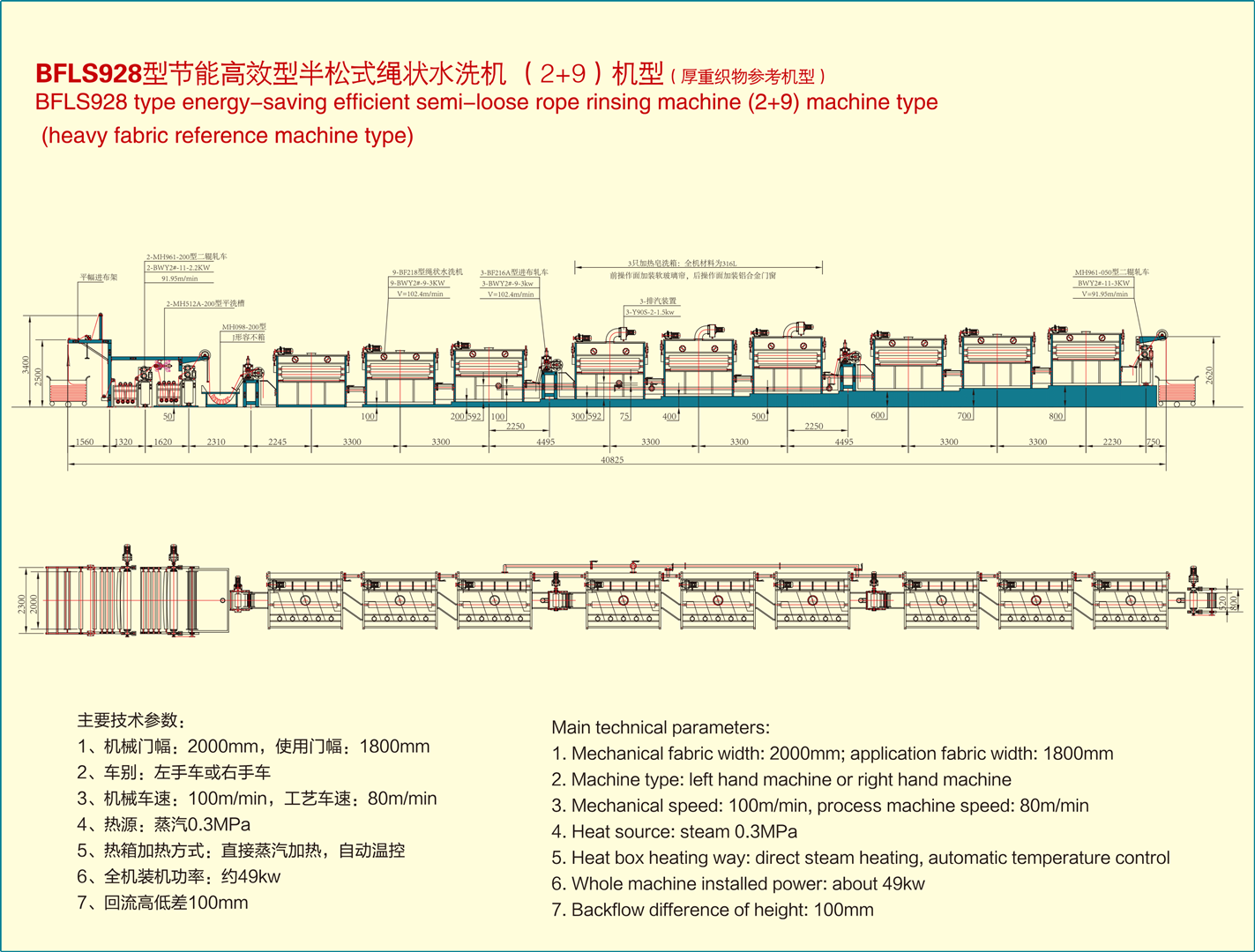

2、由于该机为积木式结构,客户可根据不同品种进行组合(如1+6、1+7、1+8、1+9、1+10等机型),工艺灵活调整,冷洗、热洗、多浸多轧、轻压重轧,满足不同工艺及品种的需求。

3、由于该机多点轧洗,多浸多轧(如1+9机型)则一次大型浸泡,使浮浆充分膨化,45次轧洗,45次浸泡,充分而透彻,洗涤速度快,效果好。


4、由于该机箱容积较小,容水较少,所以耗水较少,涤织物一般8-10T/h,棉织物一般10-12T/h,真正起到了节能减排的效果。

5、每箱间送布设计为滑槽结构,尽量减小对布匹的张力,减少花形的变形,确保织物又快又好的洗涤效果及品质保证。

6、该联合机根据水洗工艺,也可以分平幅段二箱大转鼓强力冲洗、二箱冷洗、四箱工艺皂洗、二箱酸中和冷洗。每段之间加设轧车,尽可能降低织物带水量,充分保证工艺段与段之间、箱与箱之间的污水不相互影响,减少搭色、洗不干净等现象的出现,增强水洗效果,提高车速,节能增效。

7、在进布平幅段增加2台大转鼓平幅强力冲洗箱,以便充分利用水泵和喷淋管的穿透性能,以提高前段去浮色的效果。

8、3台BF218加热皂洗箱的材料由原来的SUS304不锈钢板改用SUS16L不锈钢板,不但大大提高了箱体的抗腐蚀性能,保证和延长箱体的使用寿命,同时也提升了机器的性价比,使客户得到更满意的机器设备。

9、友情提示:BFLS928半松式绳洗机最适用于化纤类分散类的印花布水洗,但对针织全棉类,高弹类等一切高档,全松回弹类活性工艺织物,有一定品质影响。因为多点浸轧及滑槽送布对高档活性印花织物,会产生一定的擦伤及压痕,织物回弹不够,影响织物手感,所以敬请客户针对公司不同产品,选择不同机型,即半松式BFLS928或全松式BFLS998绳洗机。



注:BFLS998松式绳状水洗机另有产品说明资料请来电垂询。(真正能做到全松式的水洗机型)
