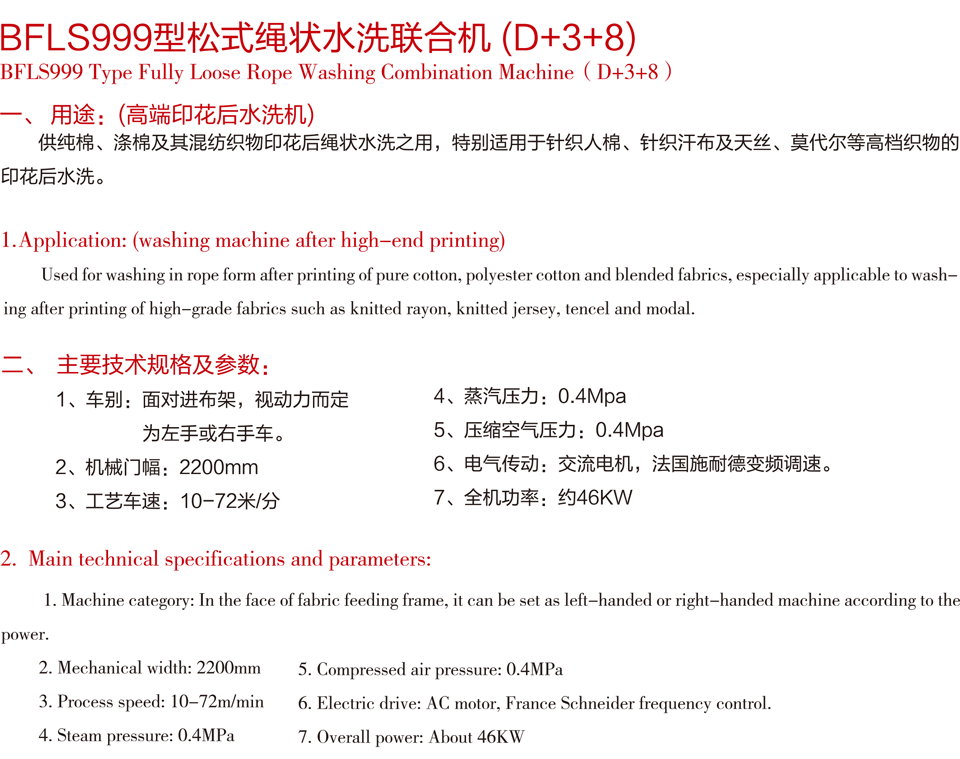

BFLS999(D+3+8)绳状水洗联合机


一、用途:(高端印花后水洗机)

供纯棉、涤棉及其混纺织物印花后绳状水洗之用,特别适用于针织人棉、针织汗布及天丝、莫代尔等高档织物的印花后水洗。


二、主要技术规格及参数:

1、车别:面对进布架,视动力而定为左手或右手车。

2、机械门幅:2200mm

3、工艺车速:10-72米/分

4、蒸汽压力:0.4Mpa

5、压缩空气压力:0.4Mpa

6、电气传动:交流电机,法国施耐德变频调速。

7、全机功率:约46KW

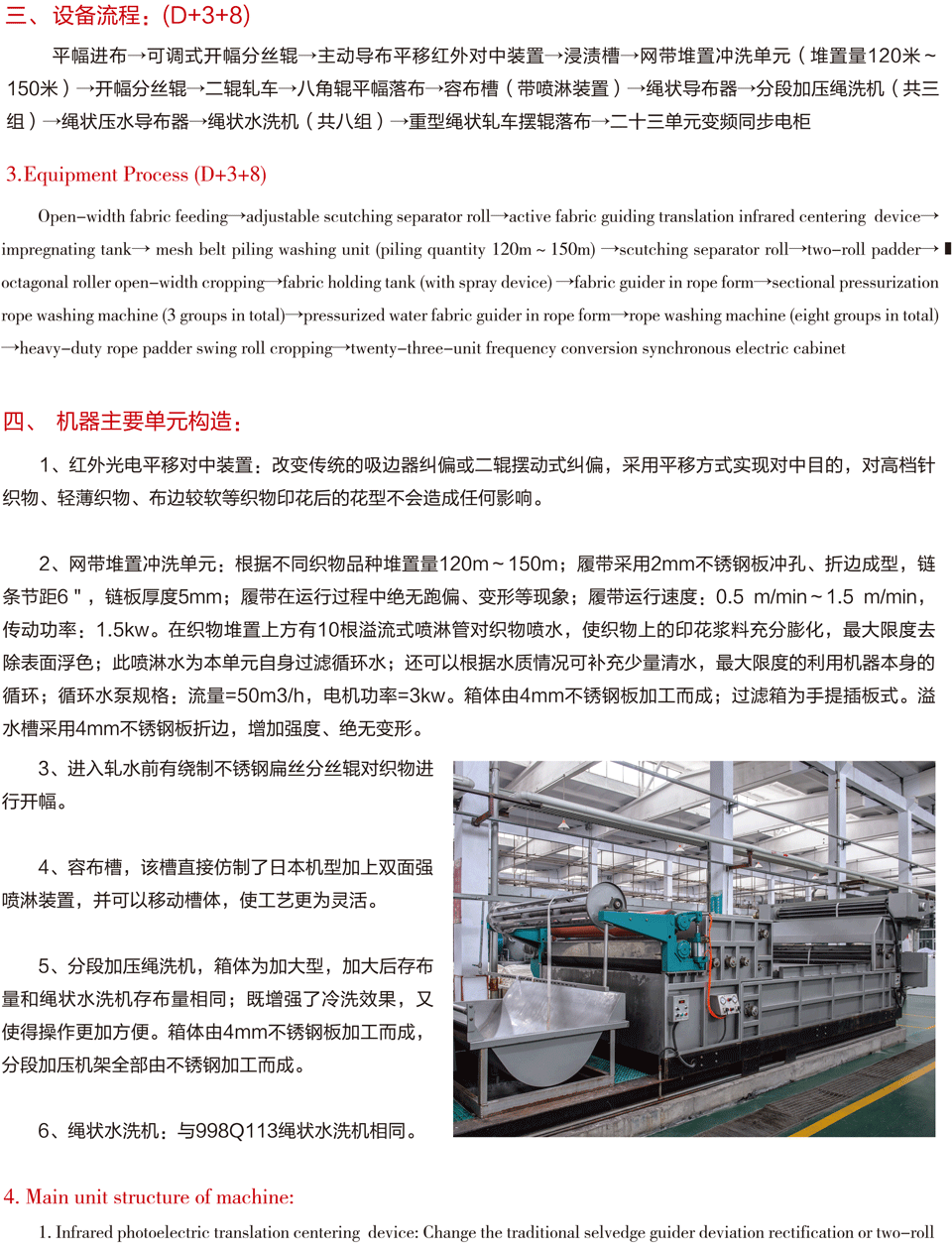

三、设备流程:(D+3+8)

平幅进布→可调式开幅分丝辊→主动导布平移红外对中装置→浸渍槽→网带堆置冲洗单元(堆置量120米~150米)→开幅分丝辊→二辊轧车→八角辊平幅落布→容布槽(带喷淋装置)→绳状导布器→分段加压绳洗机(共三组)→绳状压水导布器→绳状水洗机(共八组)→重型绳状轧车摆辊落布→二十三单元变频同步电柜


四、机器主要单元构造:

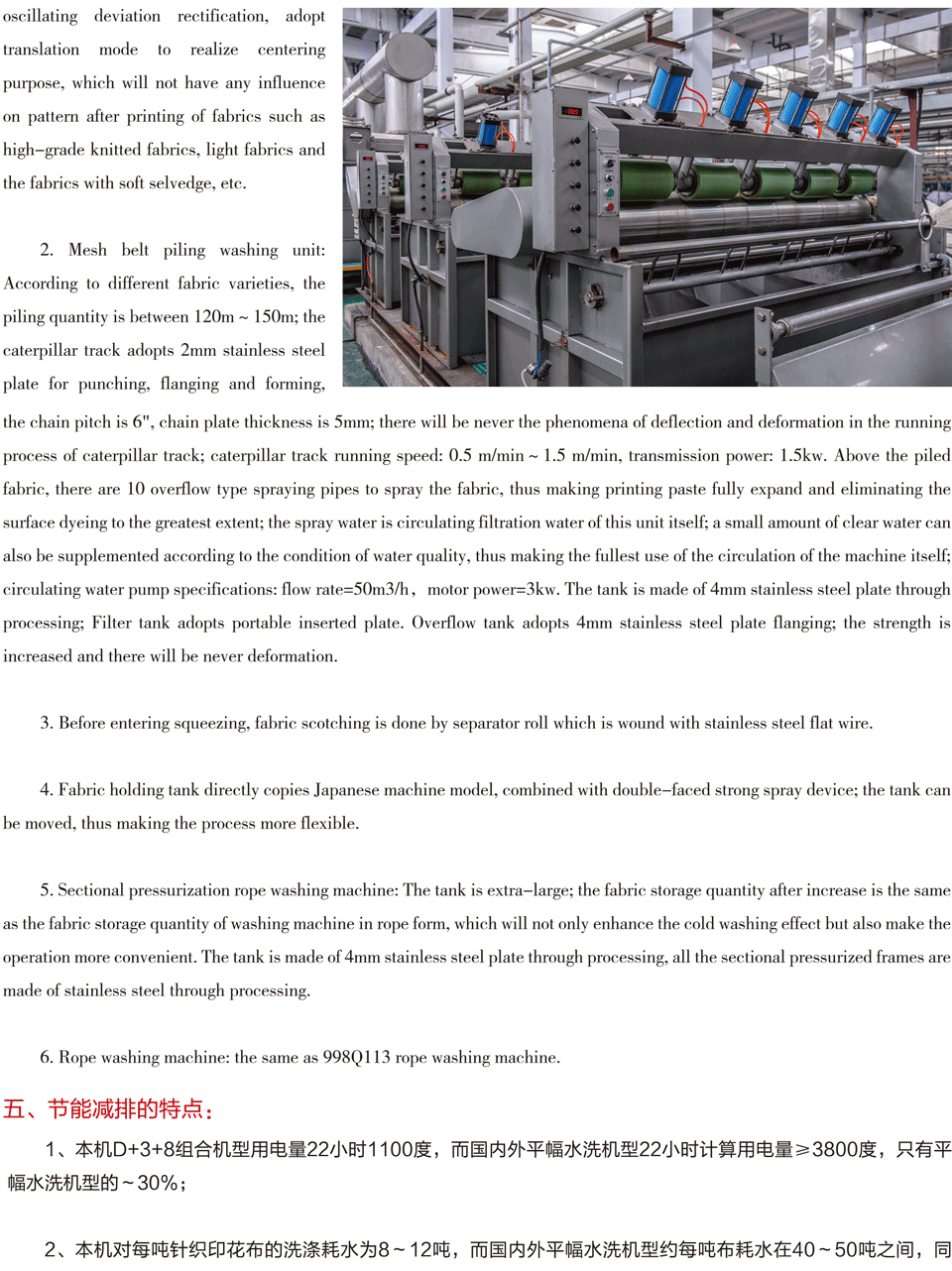

1、红外光电平移对中装置:改变传统的吸边器纠偏或二辊摆动式纠偏,采用平移方式实现对中目的,对高档针织物、轻薄织物、布边较软等织物印花后的花型不会造成任何影响。

2、网带堆置冲洗单元:根据不同织物品种堆置量120m~150m;履带采用2mm不锈钢板冲孔、折边成型,链条节距6",链板厚度5mm;履带在运行过程中绝无跑偏、变形等现象;履带运行速度:0.5 m/min~1.5 m/min,传动功率:1.5kw。在织物堆置上方有10根溢流式喷淋管对织物喷水,使织物上的印花浆料充分膨化,最大限度去除表面浮色;此喷淋水为本单元自身过滤循环水;还可以根据水质情况可补充少量清水,最大限度的利用机器本身的循环;循环水泵规格:流量=50m3/h,电机功率=3kw。箱体由4mm不锈钢板加工而成;过滤箱为手提插板式。溢水槽采用4mm不锈钢板折边,增加强度、绝无变形。

3、进入轧水前有绕制不锈钢扁丝分丝辊对织物进行开幅。


4、容布槽,该槽直接仿制了日本机型加上双面强喷淋装置,并可以移动槽体,使工艺更为灵活。

5、分段加压绳洗机,箱体为加大型,加大后存布量和绳状水洗机存布量相同;既增强了冷洗效果,又使得操作更加方便。箱体由4mm不锈钢板加工而成,分段加压机架全部由不锈钢加工而成。

6、绳状水洗机:与998Q113绳状水洗机相同。


五、节能减排的特点:

1、本机D+3+8组合机型用电量22小时1100度,而国内外平幅水洗机型22小时计算用电量≥3800度,只有平幅水洗机型的~30%;

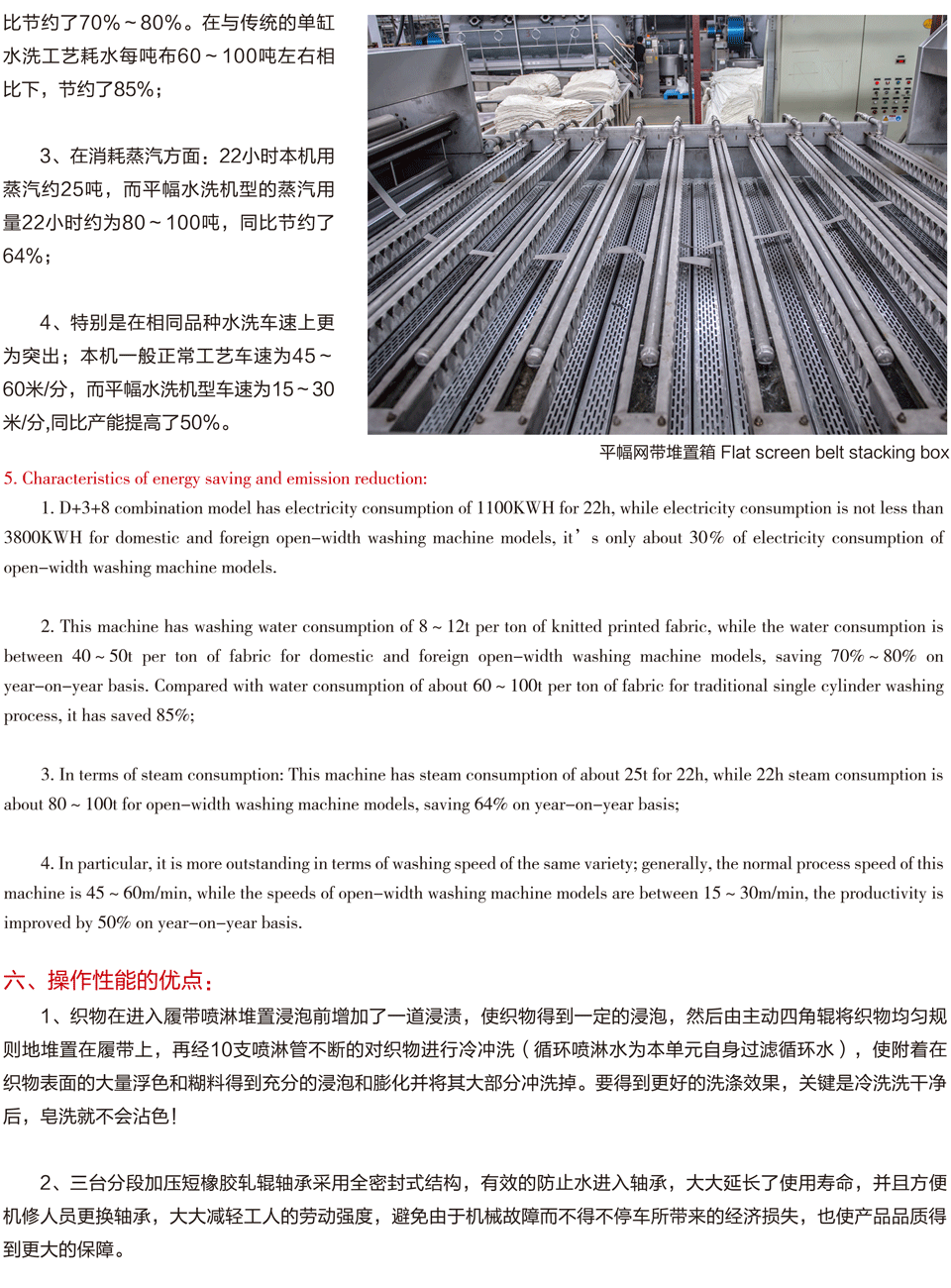

2、本机对每吨针织印花布的洗涤耗水为8~12吨,而国内外平幅水洗机型约每吨布耗水在40~50吨之间,同比节约了70%~80%。在与传统的单缸水洗工艺耗水每吨布60~100吨左右相比下,节约了85%;


3、在消耗蒸汽方面:22小时本机用蒸汽约25吨,而平幅水洗机型的蒸汽用量22小时约为80~100吨,同比节约了64%;

4、特别是在相同品种水洗车速上更为突出;本机一般正常工艺车速为45~60米/分,而平幅水洗机型车速为15~30米/分,同比产能提高了50%。


六、操作性能的优点:

1、织物在进入履带喷淋堆置浸泡前增加了一道浸渍,使织物得到一定的浸泡,然后由主动四角辊将织物均匀规则地堆置在履带上,再经10支喷淋管不断的对织物进行冷冲洗(循环喷淋水为本单元自身过滤循环水),使附着在织物表面的大量浮色和糊料得到充分的浸泡和膨化并将其大部分冲洗掉。要得到更好的洗涤效果,关键是冷洗洗干净后,皂洗就不会沾色!

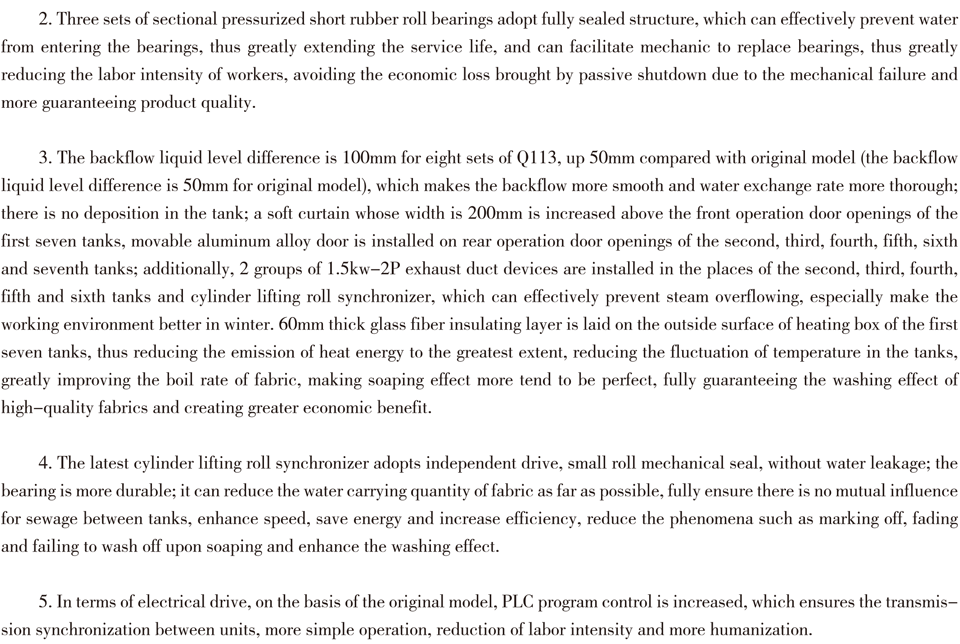

2、三台分段加压短橡胶轧辊轴承采用全密封式结构,有效的防止水进入轴承,大大延长了使用寿命,并且方便机修人员更换轴承,大大减轻工人的劳动强度,避免由于机械故障而不得不停车所带来的经济损失,也使产品品质得到更大的保障。

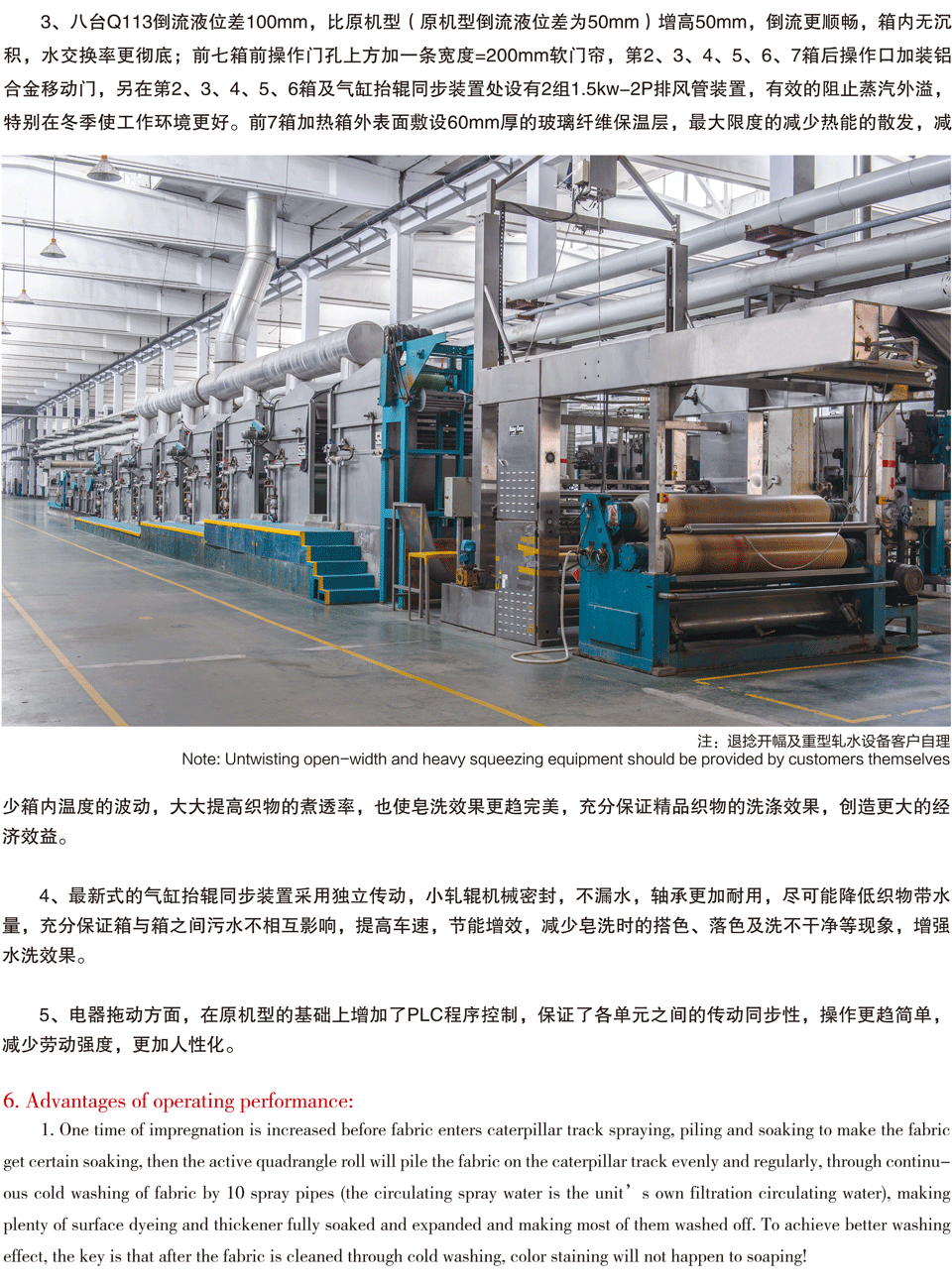

3、八台Q113倒流液位差100mm,比原机型(原机型倒流液位差为50mm)增高50mm,倒流更顺畅,箱内无沉积,水交换率更彻底;前七箱前操作门孔上方加一条宽度=200mm软门帘,第2、3、4、5、6、7箱后操作口加装铝合金移动门,另在第2、3、4、5、6箱及气缸抬辊同步装置处设有2组1.5kw-2P排风管装置,有效的阻止蒸汽外溢,特别在冬季使工作环境更好。前7箱加热箱外表面敷设60mm厚的玻璃纤维保温层,最大限度的减少热能的散发,减少箱内温度的波动,大大提高织物的煮透率,也使皂洗效果更趋完美,充分保证精品织物的洗涤效果,创造更大的经济效益。


4、最新式的气缸抬辊同步装置采用独立传动,小轧辊机械密封,不漏水,轴承更加耐用,尽可能降低织物带水量,充分保证箱与箱之间污水不相互影响,提高车速,节能增效,减少皂洗时的搭色、落色及洗不干净等现象,增强水洗效果。

5、电器拖动方面,在原机型的基础上增加了PLC程序控制,保证了各单元之间的传动同步性,操作更趋简单,减少劳动强度,更加人性化。

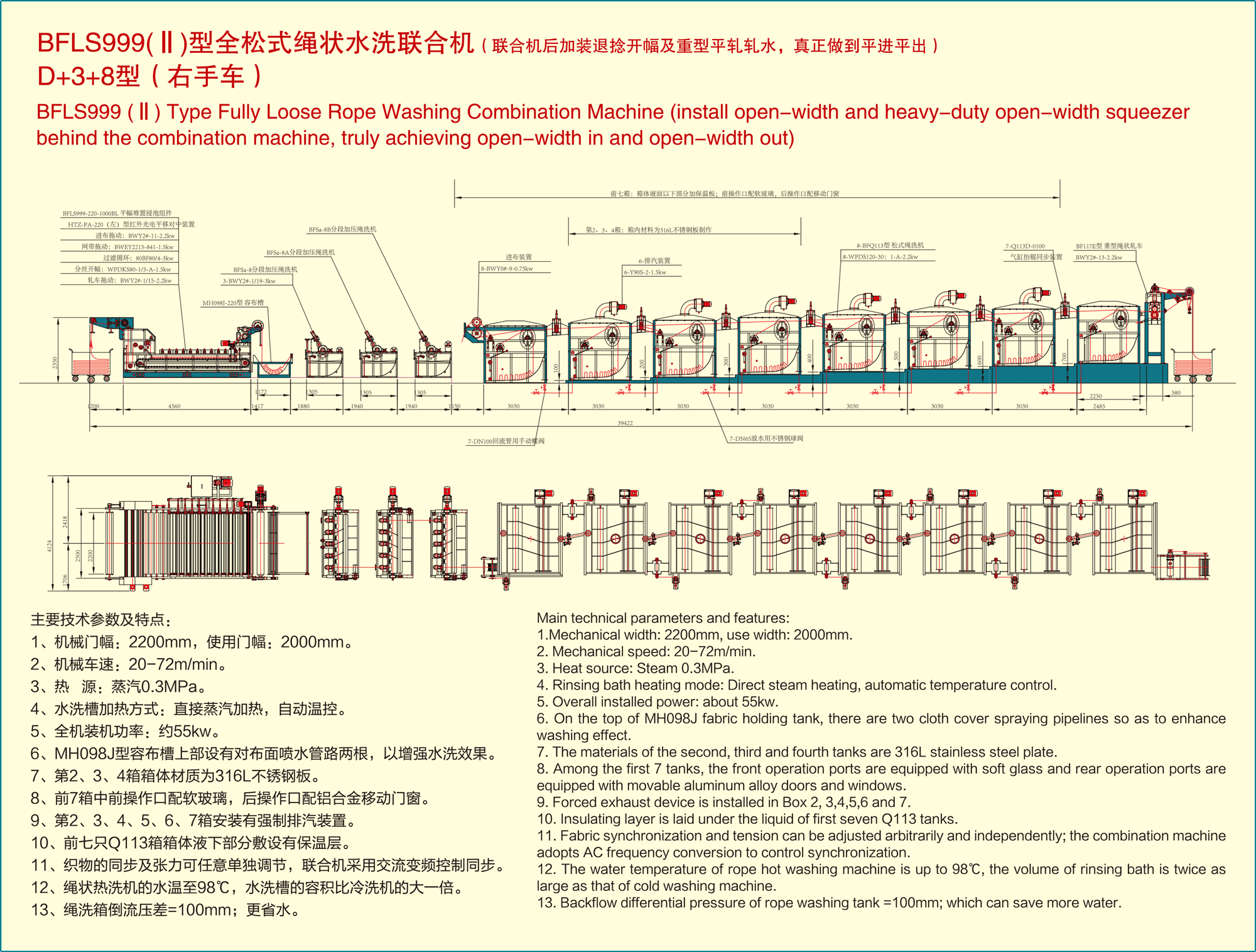

BFLS999(Ⅱ)型 松式绳状水洗联合机(联合机后加装退捻开幅及重型平轧轧水,真正做到平进平出)


主要技术参数及特点:

1、机械门幅:2200mm,使用门幅:2000mm。

2、机械车速:20-72m/min。

3、热   源:蒸汽0.3MPa。

4、水洗槽加热方式:直接蒸汽加热,自动温控。

5、全机装机功率:约55kw。

6、MH098J型容布槽上部设有对布面喷水管路两根,以增强水洗效果。

7、第2、3、4箱箱体材质为316L不锈钢板。

8、前7箱中前操作口配软玻璃,后操作口配铝合金移动门窗。

9、第2、3、4、5、6、7箱安装有变频控制强制排汽装置。

10、前七只Q113箱箱体液下部分敷设有保温层。

11、织物的同步及张力可任意单独调节,联合机采用交流变频控制同步。

12、绳状热洗机的水温至98℃,水洗槽的容积比冷洗机的大一倍。

13、绳洗箱倒流压差=100mm;更省水。
